Завод дозировочной техники "Ареопаг" предлагает заказчикам на выбор различные варианты по исполнению рабочих клапанов дозировочных агрегатов типов НД и НДМ всех исполнений с производительностью от 10 л/час до 120 л/час и давлением нагнетания PN 500 кгс/см2.

Варианты исполнений могут различаться, как конструктивно, так и по примененным материалам. Конструктивные особенности и рекомендации к применению сведены в таблицы 1 и 2.

Все клапанные группы DN8 и DN10 взаимозаменяемы комплектно с клапанными группами серийно выпускаемых агрегатов.

Таблица 1. Варианты исполнений, рекомендации к применению и конструктивные особенности

№ п/п

Вариант исполнения

Условное обозначение

Рис.

Рекомендации к применению. Конструктивные особенности

1

Шариковый клапан DN10 с металлическими прокладками из материала, соответствующего материалу проточной части агрегата

КШ10К

(или Д, Е, И, Т, Г)

1.1, 2.1

Cложно обеспечить герметичность клапанной группы

2

То же, что и КШ10К, только на DN8

КШ8К

(или Д, Е, И, Т, Г)



1.1, 2.1

Только для агрегатов с производительностью 10л/ч

3

Шариковый клапан DN10 с прокладками из Ф4К20 (коксонаполненный фторопласт). Другие детали выполнены из материала, соответствующего материалу проточной части агрегата.

КШ10Ф

1.2, 2.2

Легко обеспечить герметичность клапанной группы



4

То же, что и КШ10Ф, только на DN8

КШ8Ф

1.2, 2.2

Только для агрегатов с производительностью 10 л/ч

5

Сдвоенный шариковый клапан DN10 с прокладками из Ф4К20. Другие детали выполнены из материала, соответствующего материалу проточной части агрегата.

2КШ10Ф

1.3, 2.3

То же, что и для КШ10Ф.

Улучшение кавитационных характеристик агрегата

6

То же, что и 2КШ10Ф, только на DN8

2КШ8Ф

1.3, 2.3

То же, что и для 2КШ10Ф.

Только для агрегатов с производительностью 10 л/ч



Таблица 2. Дополнительные опции


№ п/п

Вариант клапанной группы

Опция № 1

Опция № 2

Опция № 3

Опция № 4

Установка прокладок из Меди М3 ГОСТ 859-78 (при дозировании сред, не вызывающих коррозию меди). Номер прокладки для заказа: АР31-01-041

Установка гайки поз. 2 из Стали 40Х13 ГОСТ 5632-78 с термообработкой Номер гайки для заказа:
АР31-01-015-02

Установка удлиненных ниппелей (для удобства монтажа)

Установка гильзы клапана поз. 3 и седла поз. 7 из Стали 40Х13 ГОСТ 5632-78 с термообработкой.



1

КШ10К

+

+

Номер ниппеля для заказа: АР31-01-016-03

-

2

КШ8К

+

+

Номер ниппеля для заказа: АР31-01-016-03

-

3

КШ10Ф

-

+

Номер ниппеля для заказа: АР532-01-016-01

+

Номер гильзы клапана – АР532-01-012-02; Номер седла - АР532-01-019-01

4

КШ8Ф

-

+

Номер ниппеля для заказа: АР532-01-016-01

+

Номер гильзы клапана – АР532-01-012-02; Номер седла - АР532-01-071-01

5

2КШ10Ф

-

+

Номер ниппеля для заказа: АР532-01-016-01

+

Номер гильзы клапана – АР532-01-012-03; Номер седла - АР532-01-019-01

6

2КШ8Ф

-

+

Номер ниппеля для заказа: АР532-01-016-01

+

Номер гильзы клапана – АР532-01-012-03; Номер седла - АР532-01-071-01

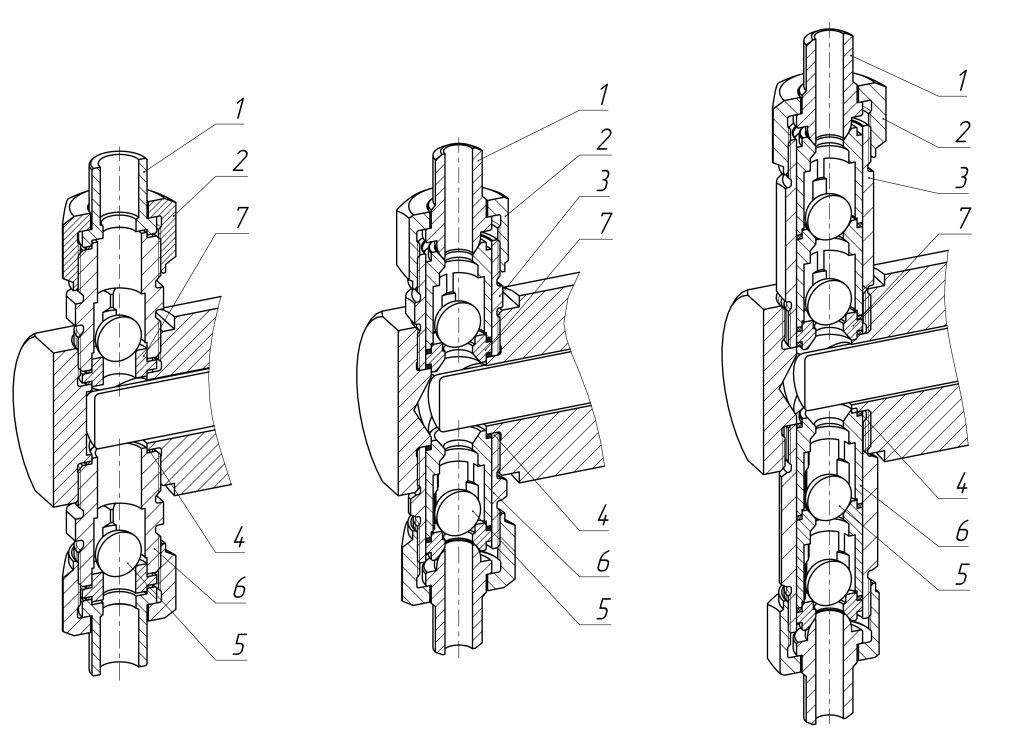

 klapannaygruppa

              Рис. 1.1 КШ10К(КШ8К)       Рис. 1.2 КШ10Ф(КШ8Ф)         Рис. 1.3 2КШ10Ф(2КШ8Ф)

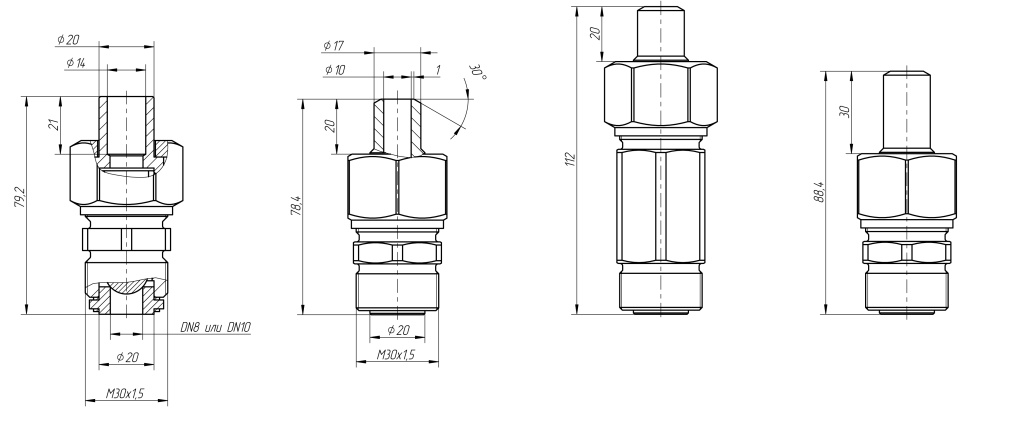

klapannaygruppa2

       Рис. 2.1 КШ10К(КШ8К)      Рис. 2.2 КШ10Ф(КШ8Ф)   Рис. 2.3 2КШ10Ф

Рис. 2.4 КШ10Ф(КШ8Ф) опция №3

Схема заказа

Для укомплектования определённой клапанной группой заказываемого агрегата, необходимо после его маркировки указать выбранную клапанную группу, например:

Агрегат электронасосный дозировочный НД 2,5 Р 100/250 К14В с клапанной группой 2КШ10Ф (в скобках можно указать дополнительные требования, например: с удлиненными ниппелями и/или седло и гильза клапана из Стали 40Х13 ГОСТ 5632-80).

Если клапанная группа не указана, то агрегат комплектуется по умолчанию группой КШ10К (или КШ8К) без дополнительных опций.



Перечень деталей, входящих в клапанные группы без опций по рис. 1.1, 1.2, 1.3

Поз.

Клапанная группа

КШ10К

КШ8К

КШ10Ф

КШ8Ф

2КШ10Ф

2КШ8Ф

1

Ниппель

АР31-01-016

Ниппель

АР31-01-016

Ниппель

АР532-01-016

Ниппель

АР532-01-016

Ниппель

АР532-01-016

Ниппель

АР532-01-016

2

Гайка

 АР31-01-015

Гайка

 АР31-01-015

Гайка

 АР31-01-015

Гайка

АР31-01-015

Гайка

 АР31-01-015

Гайка

АР31-01-015

3

-

-

Гильза клапана

АР532-01-012

Гильза клапана

АР532-01-012

Гильза клапана

АР532-01-012-01

Гильза клапана

АР532-01-012-01

4*

Прокладка

АР31-01-111

Прокладка

АР31-01-111

Прокладка

АР532-01-111

Прокладка

АР532-01-111

Прокладка

АР532-01-111

Прокладка

АР532-01-111

5*

Шарик 15,875

ТУ 37.006.103-79

Шарик 12,7

ТУ 37.006.103-79

Шарик 15,875

ТУ 37.006.103-79

Шарик 12,7

ТУ 37.006.103-79

Шарик 15,875

ТУ 37.006.103-79

Шарик 12,7

ТУ 37.006.103-79

6*

Корпус клапана

АР31-01-025

Корпус клапана

АР13.1-01-062

Корпус клапана

АР532-01-025

Корпус клапана

АР532-01-072

Корпус клапана

АР532-01-025

Корпус клапана

АР532-01-072

7*

Седло

АР31-01-019

Седло

АР13.1-01-061

Седло

АР532-01-019

Седло

АР532-01-071

Седло

АР532-01-019

Седло

АР532-01-071

* Детали, входящие в базовый ЗИП

При заказе электронасосных агрегатов используйте опросные листы.
