Всасывающий и нагнетательный трубопроводы с внутренним диаметром d1 = 5мм к клапанам по рис.2.1а подсоединяются сваркой встык к ниппелю клапана. К клапанам по рис.2.1б и 2.1в трубопроводы с наружным диаметром d1 подсоединяются сваркой внахлёстку к патрубкам клапана.
По специальному заказу присоединительные ниппели могут быть выполнены по отдельному чертежу.
При использовании агрегата для дозирования эмульсий, суспензий, растворов и др. необходима частая ревизия клапанной системы гидроцилиндра с целью очистки её деталей от примесей и загрязнений. При разборке клапанной системы необходимо отсоединить всасывающий и нагнетательный трубопроводы, что, как правило, трудоëмко и нетехнологично. Предлагаем применить вариант быстроразборной клапанной системы см. рис.2.1г, который позволяет производить разборку клапанной группы без отсоединения подводящих трубопроводов. Незначительное увеличение начальной стоимости агрегата позволит получить экономию в ходе его эксплуатации. Заказывается агрегат с быстроразборной клапанной системой при заполнении опросного листа или текстом.
По специальному заказу присоединительные ниппели могут быть выполнены по отдельному чертежу.
При использовании агрегата для дозирования эмульсий, суспензий, растворов и др. необходима частая ревизия клапанной системы гидроцилиндра с целью очистки её деталей от примесей и загрязнений. При разборке клапанной системы необходимо отсоединить всасывающий и нагнетательный трубопроводы, что, как правило, трудоëмко и нетехнологично. Предлагаем применить вариант быстроразборной клапанной системы см. рис.2.1г, который позволяет производить разборку клапанной группы без отсоединения подводящих трубопроводов. Незначительное увеличение начальной стоимости агрегата позволит получить экономию в ходе его эксплуатации. Заказывается агрегат с быстроразборной клапанной системой при заполнении опросного листа или текстом.

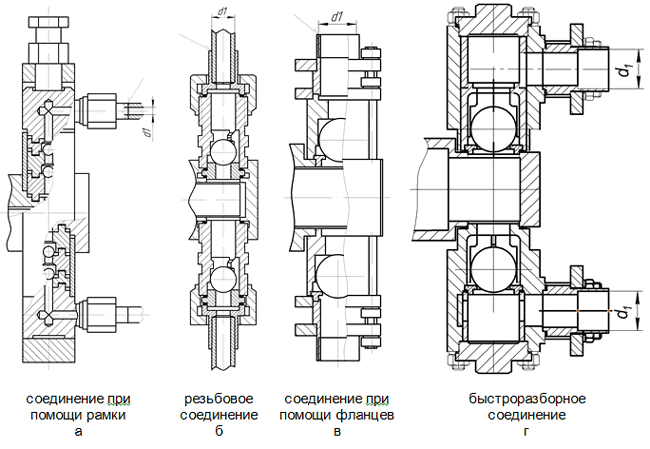

Рис.2.1 - Варианты конструкций и способов крепления клапанов
