Рекомендации по применению агрегата с рубашкой обогрева или охлаждения

При необходимости гидроцилиндр агрегата может быть выполнен с рубашкой обогрева или охлаждения. Насос с рубашкой обогрева или охлаждения не может использоваться как теплообменный аппарат для дозируемой жидкости.

Рубашка состоит из кожуха, приваренного к наружной поверхности гильзы в области всасывающего и нагнетательного клапанов. Подвод охлаждающей или обогревающей жидкости осуществляется через вваренные в кожух штуцеры. Крепление труб ø10х1 мм к штуцерам аналогично креплению см. на рис. 7.1.

Обогрев гидроцилиндра может понадобиться, например, для подготовки проточной части насоса к требуемому тепловому режиму технологического процесса, если дозируемая жидкость склонна к кристаллизации или застыванию при обычных температурах и в работе насоса имеются значительные перерывы. В таком случае перед пуском насоса возникает необходимость прогреть гидроцилиндр и перевести в жидкое состояние находящуюся в гидроцилиндре массу. Отдельно необходимо прогреть и трубопроводы идущие к насосу.

  • Температура греющей среды не должна превышать максимальной температуры, допустимой для материала уплотнений  гидроцилиндра  (для фторопласта и его композитов + 200° С).
  • При необходимости насос должен иметь специальное ограждение, исключающее возможность прикосновения обслуживающего персонала к горячим частям гидроцилиндра.

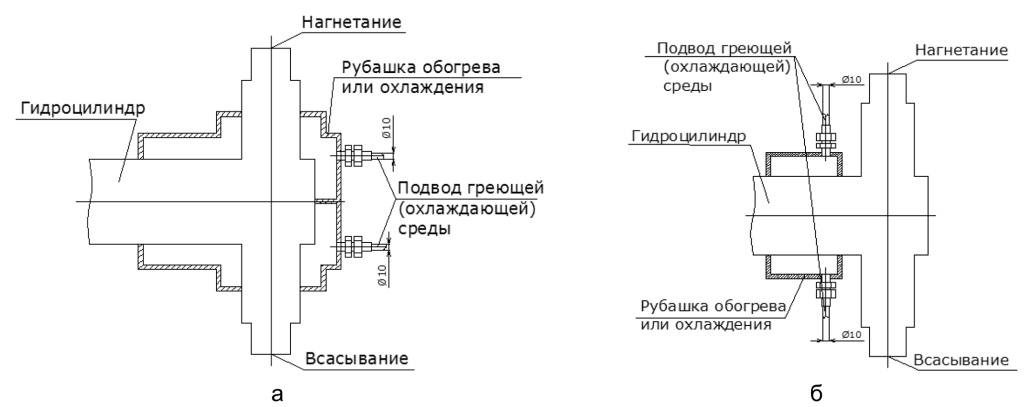

На рис. 8.1. приведено два варианта исполнения рубашки обогрева или охлаждения гидроцилиндра.

Варианты исполнения

Рис. 8.1 - Варианты исполнения рубашки обогрева или охлаждения гидроцилиндра

По Вашему запросу можем направить габаритные чертежи имеющегося у нас базового исполнения и разработать рубашку обогрева или охлаждения с учётом Ваших требований.
